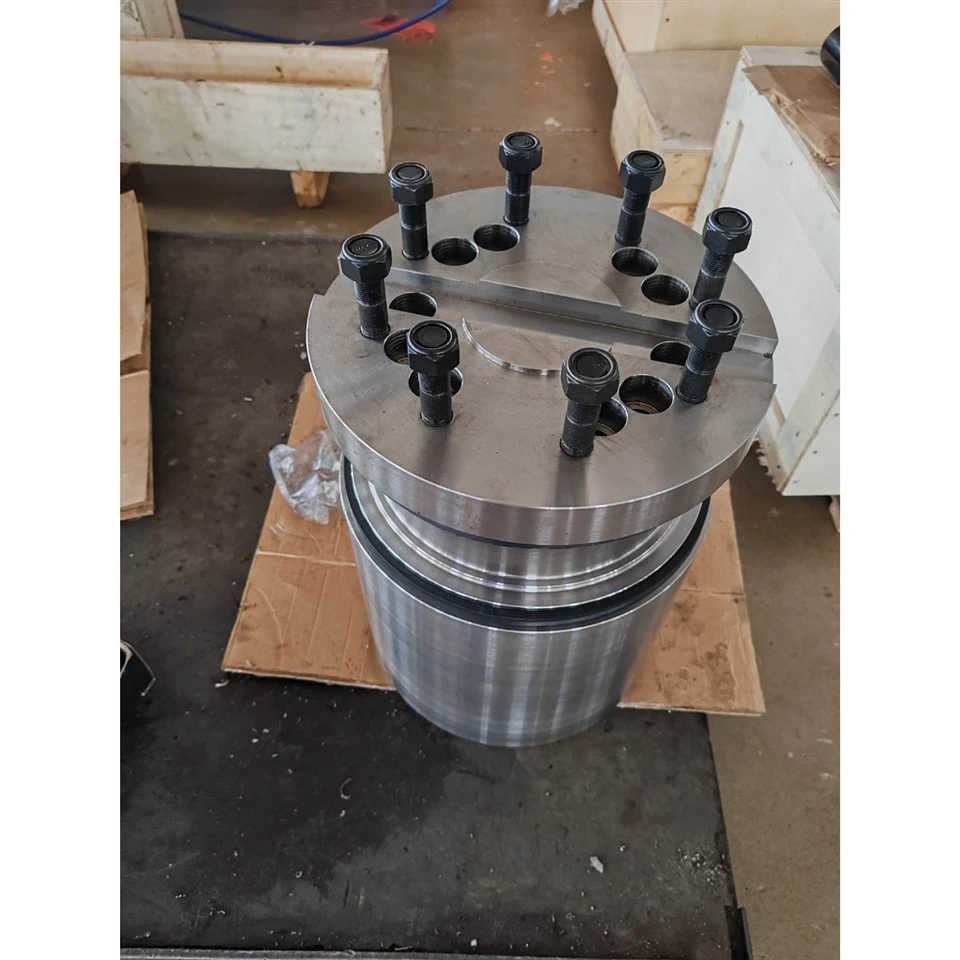

Sprzęgło walcowni

1: Definicja produktu i zasada działania



Definicja: Specjalistyczne sprzęgło walcownicze działa jak mechaniczne łącze przekładniowe o wysokim-momencie obrotowym, łączące wrzeciona napędowe z walcami walcowni, zaprojektowane specjalnie z myślą o-liniach obróbki metali pod dużym obciążeniem.



Przenoszenie momentu obrotowego: działa poprzez przenoszenie siły obrotowej ze źródła napędu poprzez zazębiające się piasty, kołnierze i suwaki o-wytrzymałości w warunkach ciągłego- dużego obciążenia.



Kompensacja niewspółosiowości: kompensuje nieuniknione osiowe, promieniowe i kątowe przesunięcia wałów nieodłącznie związane z dynamicznymi operacjami toczenia dzięki wewnętrznym elementom ślizgowym i solidnej geometrii.





2: Podstawowe parametry i wskaźniki wydajności mechanicznej



Atrybut	Specyfikacja/wydajność Odpowiedź
Typ produktu	Sprzęgło walcowni
Model/numer rysunku	Pliki projektowe OEM klienta
Materiał podstawowy	Stal stopowa 42CrMo4 / C40E / stal kuta
Nominalna średnica zewnętrzna	305 mm
Całkowita długość	430 mm
Maksymalny moment obrotowy	Przeznaczone do walcarek przemysłowych ciężkich
Pasowanie/tolerancje wału	Precyzyjne otwory, międzynarodowy standard
Klasy elementów złącznych	Śruby z łbem walcowym o wysokiej-wytrzymałości 8,8 i 12,9
System uszczelniający	U-pierścieniowe obrotowe uszczelki wargowe (VL300) ze smarowniczkami R1/4”
Obróbka powierzchniowa	Pokryty-olejem antykorozyjnym, precyzyjnie szlifowany i-poddawany obróbce cieplnej



Skład materiału (zestawienie materiałów i chemia)



Nazwa komponentu	Norma materiałowa	Główny skład chemiczny (%)	Funkcja / Rola
Rękaw / Kołnierze / Tuleja / Pantofelek	42CrMo4 (EN 10083)	C: 0,38-0,45, Cr: 0,90-1,20, Mo: 0,15-0,30, Mn: 0,60-0,90	Wysoka wytrzymałość na rozciąganie, odporność na zużycie i wytrzymałość zmęczeniowa przy dużych obciążeniach udarowych.
Tuleja dystansowa	Stal C40E / 45#	C: 0,37-0,44, Mn: 0,50-0,80, Si: 0,15-0,40	Rozstaw konstrukcyjny, zachowujący precyzyjne luzy osiowe i sztywność.
Elementy złączne i śruby dwustronne	Klasa 8,8, 12,9, 10,9	Stale stopowe ze specjalistycznym hartowaniem i odpuszczaniem	Zabezpieczanie połączeń montażowych-poddawanych dużym naprężeniom bez ścinania.



3: Typowe problemy i rozwiązania



Problem 1: Przedwczesne zużycie powierzchni ślizgowej na skutek braku smarowania.

Rozwiązanie: Wykorzystaj zintegrowane smarowniczki R1/4" i pierścienie uszczelniające w kształcie litery V-, aby utrzymać czysty, ciągły film smarujący na powierzchniach ślizgowych.



Problem 2: Poluzowanie łącznika pod wpływem silnych, cyklicznych wibracji.

Rozwiązanie: zastosuj ścisłą sekwencję dokręcania-ukośnie według wzoru krzyżowego, z kalibrowanym momentem obrotowym, wspartym-śrubami z gniazdem wysokiej jakości 12.9 i podkładkami sprężystymi.



Zagadnienie 3: Niedopasowanie współosiowości powodujące lokalną koncentrację naprężeń.

Rozwiązanie: Ściśle postępuj zgodnie z wytycznymi dotyczącymi montażu, korzystając z dedykowanych narzędzi do wciskania-i zapewniając zerową-pozycję osiową podczas instalacji.



4: Zamienniki marek i główne zastosowania przemysłowe



Zamienniki: służą jako bezpośredni,-wydajny i opłacalny-zamiennik OEM standardowych europejskich sprzęgieł do młynów (takich jak Danieli, SMS Demag, projekty Siemens VAI itd.).



Zastosowanie 1 (walcownie gorące/zimne): Łączy główne przekładnie z wrzecionami walcowni, przekazując ogromną moc obrotową w celu odkształcenia płyt i taśm stalowych.



Zastosowanie 2 (maszyny prostujące): napędza zespoły ciężkich rolek, aby wyeliminować krzywiznę blachy pod wpływem ciągłego-kontaktu pod wysokim naciskiem.



Aplikacja 3 (napędy do ciężkich zastosowań przemysłowych): zarządza przenoszeniem wysokiego-momentu obrotowego w liniach obróbki metali i konwersji metalurgicznej, gdzie często występują obciążenia udarowe.



5: Proces produkcyjny i kluczowe punkty kontroli jakości



Kucie i obróbka zgrubna: wysokiej-stal 42CrMo4 poddawana jest precyzyjnemu kuciu, a następnie zgrubnemu toczeniu w celu wyeliminowania defektów wewnętrznych i ustalenia geometrii półwyrobu.



Obróbka cieplna i precyzyjne frezowanie CNC: kontrolowana rafinacja termiczna maksymalizuje wytrzymałość rdzenia, podczas gdy wieloosiowa obróbka CNC pozwala uzyskać wąskie tolerancje wewnętrznych torów ślizgowych.



Kontrola elementów sztywnych i-zabezpieczenie antykorozyjne: przed nałożeniem-silnego-oleju antykorozyjnego i zabezpieczeniem opakowania przeprowadza się ostateczny pomiar współrzędnych, audyty wymiarowe i kontrole powierzchni.





6: Zapewnienie jakości



100% weryfikacja wymiarów i tolerancji: każdy krytyczny otwór, rowek wpustowy i powierzchnia współpracująca są sprawdzane pod kątem rygorystycznych rysunków technicznych przy użyciu certyfikowanych mierników.



Identyfikowalność materiałów: Pełne certyfikaty testów młyna (MTC) weryfikujące skład chemiczny i właściwości mechaniczne surowców 42CrMo4.



Chroniona logistyka i opakowanie: zapakowane w solidną-drewnianą skrzynię klasy eksportowej, ze specjalistycznym opakowaniem-izolującym wilgoć i-powłoką antykorozyjną.



7: Często zadawane pytania



P1: Czy to niestandardowe sprzęgło przemysłowe można zmodyfikować, aby pasowało do określonych wymiarów wrzeciona młyna?

Odp.: Tak, dostosowujemy otwory wewnętrzne, rowki wpustowe i długości całkowite do dokładnych wymagań interfejsu instalacji.



P2: Jaka konserwacja jest wymagana podczas pracy?

Odp.: Regularne uzupełnianie smaru poprzez zintegrowane smarowniczki R1/4" i okresowa kontrola momentu dokręcania zapewniają dłuższą żywotność.



P3: Jak gwarantujecie wymienność z markami oryginalnego sprzętu?

Odp.: Części są-poddawane inżynierii odwrotnej i produkowane ściśle według oryginalnych specyfikacji rysunkowych, co zapewnia bezpośrednią-wymianę bez zmiany istniejących konfiguracji napędu.



P4: Jaki jest standardowy czas realizacji produkcji i dostawy?

Odp.: Standardowe harmonogramy produkcji trwają około 6–8 tygodni i są poparte rygorystycznymi raportami śledzenia produkcji przesyłanymi klientom co dwa-tygodnie.



8: Skontaktuj się z nami



Szukasz niezawodnego partnera w zakresie sprzęgieł mechanicznych lub metalurgicznych OEM? Skontaktuj się z naszym inżynieryjnym zespołem sprzedaży już dziś, aby uzyskać profesjonalną pomoc techniczną, konkurencyjne oferty i dostosowane do indywidualnych potrzeb rozwiązania produkcyjne! Dzięki.
