Jaka jest tolerancja montażowa prowadnicy rolkowej?

Prowadnica rolkowa jest kluczowym elementem zapewniającym płynny i precyzyjny ruch.



Tolerancja instalacji



Tolerancja montażowa oznacza dopuszczalne odchylenie od idealnych parametrów montażowych prowadnicy rolkowej. Obejmuje szereg czynników, w tym liniowość, równoległość, płaskość i prostopadłość. Tolerancje te są niezbędne, ponieważ bezpośrednio wpływają na zdolność prowadnicy do prawidłowego i wydajnego działania.



Na przykład, jeśli prowadnica rolkowa nie zostanie zainstalowana z zachowaniem prawidłowej liniowości, rolki mogą nie poruszać się płynnie wzdłuż szyny prowadzącej. Może to prowadzić do zwiększonego tarcia, przedwczesnego zużycia i ostatecznie do zmniejszenia żywotności prowadnicy. Podobnie, jeśli prowadnica nie jest równoległa do osi maszyny, może to powodować nierównomierne obciążenie rolek, co skutkuje nierównym zużyciem i potencjalną niewspółosiowością.



Znaczenie tolerancji instalacji



1. Płynna praca



Gdy tolerancje montażowe mieszczą się w podanym zakresie, rolki mogą swobodnie i płynnie przesuwać się po szynie prowadzącej. Zmniejsza to tarcie i minimalizuje ryzyko zakleszczenia, co jest kluczowe dla ciągłej pracy maszyny.



2. Dokładność



Precyzja ma kluczowe znaczenie w wielu zastosowaniach przemysłowych. Prowadnica rolkowa zainstalowana z zachowaniem odpowiednich tolerancji może zapewnić wysoką precyzję ruchu, niezbędną przy zadaniach takich jak obróbka skrawaniem, pomiary i montaż.



3. Trwałość



Odpowiednie tolerancje montażowe pomagają równomiernie rozłożyć obciążenie na rolki i szynę prowadzącą. Zmniejsza to naprężenia poszczególnych elementów, wydłużając w ten sposób żywotność prowadnicy rolkowej.



Czynniki wpływające na tolerancję instalacji



1. Jakość produkcji



Jakość samej prowadnicy rolkowej odgrywa znaczącą rolę. Prowadnice wysokiej jakości są zazwyczaj produkowane z mniejszymi tolerancjami, co ułatwia osiągnięcie pożądanej tolerancji montażowej. Na przykład dobrze obrobiona szyna prowadząca o dokładnych wymiarach będzie łatwiejsza w dokładnym montażu w porównaniu z prowadnicą o chropowatej lub nierównej powierzchni.



2. Środowisko instalacji



Środowisko, w którym zamontowana jest prowadnica rolkowa, może również wpływać na tolerancję montażu. Czynniki takie jak temperatura, wilgotność i wibracje mogą z czasem powodować rozszerzanie się, kurczenie lub przesuwanie prowadnicy. Dlatego przy ustalaniu tolerancji montażowych ważne jest uwzględnienie tych czynników środowiskowych.







3. Metoda instalacji



Sposób montażu prowadnicy rolkowej może znacząco wpłynąć na tolerancję montażu. Niewłaściwe techniki montażu, takie jak użycie nieprawidłowych elementów złącznych lub nieprzestrzeganie instrukcji producenta, mogą prowadzić do nieprawidłowego ustawienia i niedokładnego montażu.



Pomiar tolerancji instalacji



Aby mieć pewność, że prowadnica rolkowa zostanie zamontowana w określonych tolerancjach, należy zmierzyć różne parametry.



1. Pomiar liniowy



Pomiar liniowy służy do sprawdzenia prostoliniowości szyny prowadzącej. Można to zrobić za pomocą linijki lub laserowego narzędzia do wyrównywania. Odchylenie od idealnej linii prostej powinno mieścić się w określonej tolerancji.



2. Pomiar równoległości



Pomiar równoległości służy do zapewnienia, że ​​szyna prowadząca jest równoległa do osi maszyny lub innych elementów. Można to zmierzyć za pomocą czujnika zegarowego lub laserowego systemu ustawiania.



3. Pomiar płaskości



Pomiar płaskości służy do sprawdzenia płaskości powierzchni szyny prowadzącej. Do pomiaru odchylenia od idealnej płaskiej powierzchni można zastosować płytkę powierzchniową lub wysokościomierz.



Standardy tolerancji instalacji



W różnych branżach i zastosowaniach mogą obowiązywać różne standardy tolerancji montażu prowadnic rolkowych. Na przykład w przemyśle półprzewodników, gdzie wymagana jest duża precyzja, tolerancje montażowe mogą być bardzo wąskie, często w zakresie kilku mikrometrów. Z drugiej strony, w mniej krytycznych zastosowaniach, takich jak niektóre maszyny ogólnego przeznaczenia, tolerancje mogą być mniejsze.



jakoPrzewodnik rolkowydostawca,Przemysł Tingxuanzawiera szczegółowe instrukcje montażu i specyfikacje tolerancji dla naszych produktów. Specyfikacje te opierają się na standardach branżowych oraz naszych własnych szeroko zakrojonych testach i doświadczeniu. Postępując zgodnie z tymi wytycznymi, nasi klienci mogą mieć pewność, że prowadnice rolkowe zostaną prawidłowo zamontowane i będą działać optymalnie.



Wpływ nieprawidłowej tolerancji instalacji



Rozważmy przypadek, w którym zamontowano prowadnicę rolkową z nieprawidłowymi tolerancjami. Firma produkcyjna korzystała z prowadnicy rolkowej w obróbce precyzyjnej. Z powodu nieprawidłowego montażu prowadnica nie była równoległa do osi maszyny. W rezultacie rolki ulegały nierównomiernemu obciążeniu, co doprowadziło do przedwczesnego zużycia jednej strony prowadnicy. Spowodowało to spadek dokładności obróbki, co skutkowało wadliwymi produktami i zwiększonymi kosztami produkcji.



Po zidentyfikowaniu problemu firma ponownie zamontowała prowadnicę rolkową z zachowaniem odpowiednich tolerancji. Po prawidłowym zamontowaniu prowadnicy dokładność obróbki znacznie się poprawiła, a wydajność produkcji wzrosła.

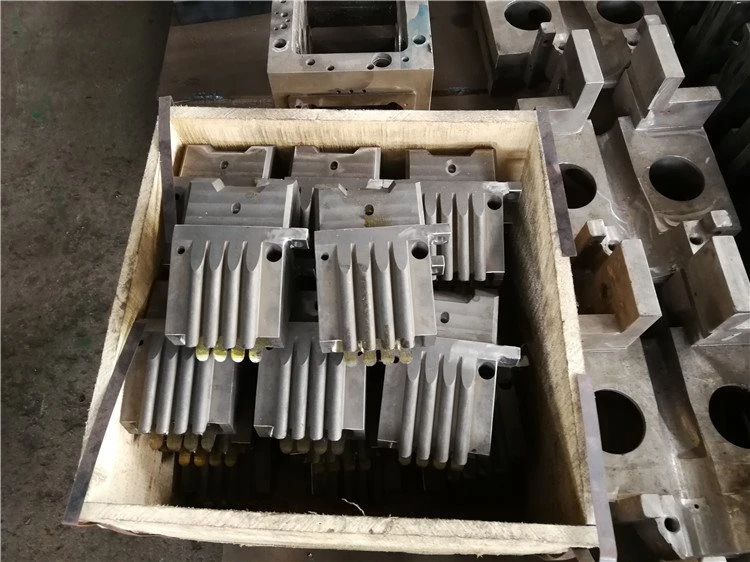

Jeśli szukasz na rynku niezawodnegoPrzewodnik rolkowyLubPrzewodnik po młynie, chętnie Ci pomożemy.

Zapraszamy do kontaktu z nami. Dziękuję.
